Installer une pompe submersible : les étapes clés

Installer une pompe submersible suit toujours le même enchaînement : déclarer l’ouvrage, préparer le site, raccorder la colonne et le câble, descendre puis tester la pompe, sécuriser l’installation dans la durée. Chaque étape a ses règles de sécurité, et certains points varient selon le fabricant de la pompe.

Avant de commencer : ce que la loi impose

Tout puits ou forage à usage domestique se déclare en mairie, sur la base de l’article L2224-9 du code général des collectivités territoriales. Cette déclaration se fait au moins un mois avant le début des travaux, puis une seconde fois dans le mois qui suit leur achèvement.

Les ouvrages anciens qui n’ont jamais été déclarés ne sont pas dispensés de cette obligation : ils sont en retard, pas hors du champ de la règle. Les ouvrages qui existaient avant 2009 devaient être déclarés au plus tard le 31 décembre 2009 (décret n° 2008-652).

Au-delà de 10 mètres de profondeur, une déclaration préalable supplémentaire s’ajoute, cette fois au titre du code minier (article L411-1). Elle se dépose sur la plateforme DUPLOS du BRGM, qui délivre un numéro BSS propre à l’ouvrage.

Préparer le site d’installation

Vérifier le diamètre du tubage et la compatibilité avec la pompe

Avant toute descente, le diamètre intérieur du tubage doit être comparé à celui de la pompe choisie, colonne et câble compris. Un jeu insuffisant empêche la descente ou expose la pompe à des frottements lors de son passage.

Positionner la pompe : ni au fond, ni trop près du niveau dynamique

La pompe ne se pose jamais au fond de l’ouvrage, où elle aspirerait du sable, ni trop près du niveau dynamique, ce qui l’exposerait à un fonctionnement à sec. Il n’existe cependant aucune distance universelle valable pour tous les modèles.

Chaque fabricant fixe sa propre valeur : à titre d’exemple, Grundfos recommande au moins 1,5 mètre entre la pompe et le fond pour sa gamme SP, quand Wilo se contente de 0,30 mètre pour sa gamme Sub TWI. La bonne pratique consiste à vérifier la notice de la pompe posée, et non à appliquer un chiffre lu ailleurs.

Raccorder la colonne, le câble et l’alimentation électrique

Colonne : fixations régulières et jeu sur colonne plastique

Le câble électrique se fixe à la colonne à intervalles réguliers. Grundfos préconise par exemple une fixation tous les 3 mètres sur ses installations, une valeur propre à ce fabricant. Sur une colonne en matière plastique, un peu de mou doit être laissé au câble, car ce type de colonne s’allonge légèrement sous le poids de la pompe.

Câble électrique : jonction étanche, jamais de portage par le câble

Le câble électrique de la pompe ne sert jamais à la descendre ni à la remonter. Sa jonction avec le câble d’alimentation doit rester parfaitement étanche sur toute la durée de l’immersion.

Corde de sécurité : recommandée, non tendue, fixée en tête de forage

Une corde de sécurité, distincte du câble électrique, est recommandée par au moins un fabricant, Grundfos. Elle se fixe en tête de forage, sans être tendue : elle retient la pompe si la colonne venait à casser, mais ne sert pas à la remonter avec sa tuyauterie.

Clapet anti-retour : au moins un, jamais à battant

Une pompe immergée doit avoir au moins un clapet anti-retour. S’il n’est pas intégré à la pompe (la Grundfos SQ/SQE en a un d’origine), le fabricant Franklin Electric demande de le placer dans la colonne, à moins de 7,6 m environ au-dessus de la pompe et sous le niveau dynamique, et de ne jamais employer de clapet à battant. Sans clapet, l’eau redescend à l’arrêt, fait tourner la pompe à l’envers et provoque des coups de bélier : ne redémarrez jamais une pompe qui tourne encore à l’envers.

Sécurité électrique : différentiel, mise à la terre, coffret hors d’eau

Le moteur, les coffrets électriques et la plomberie métallique à proximité doivent être mis à la terre. Le fabricant demande un interrupteur principal externe et une protection différentielle : faites vérifier par un électricien que le circuit de la pompe est protégé par un différentiel 30 mA. Un câble moteur endommagé doit être remplacé par un professionnel, jamais réparé de façon artisanale.

Avant toute intervention, coupez l’alimentation de la pompe au tableau électrique et assurez-vous que personne ne peut la remettre en marche pendant que vous travaillez. N’intervenez jamais sous tension, n’ouvrez pas le coffret de commande et ne réarmez pas plusieurs fois de suite un différentiel qui saute : c’est souvent le signe d’un défaut d’isolement.

Une pompe immergée ne se descend et ne se remonte jamais par son câble électrique ; la remonter d’un forage, avec sa colonne pleine d’eau, est un travail de professionnel ou demande un matériel de levage adapté.

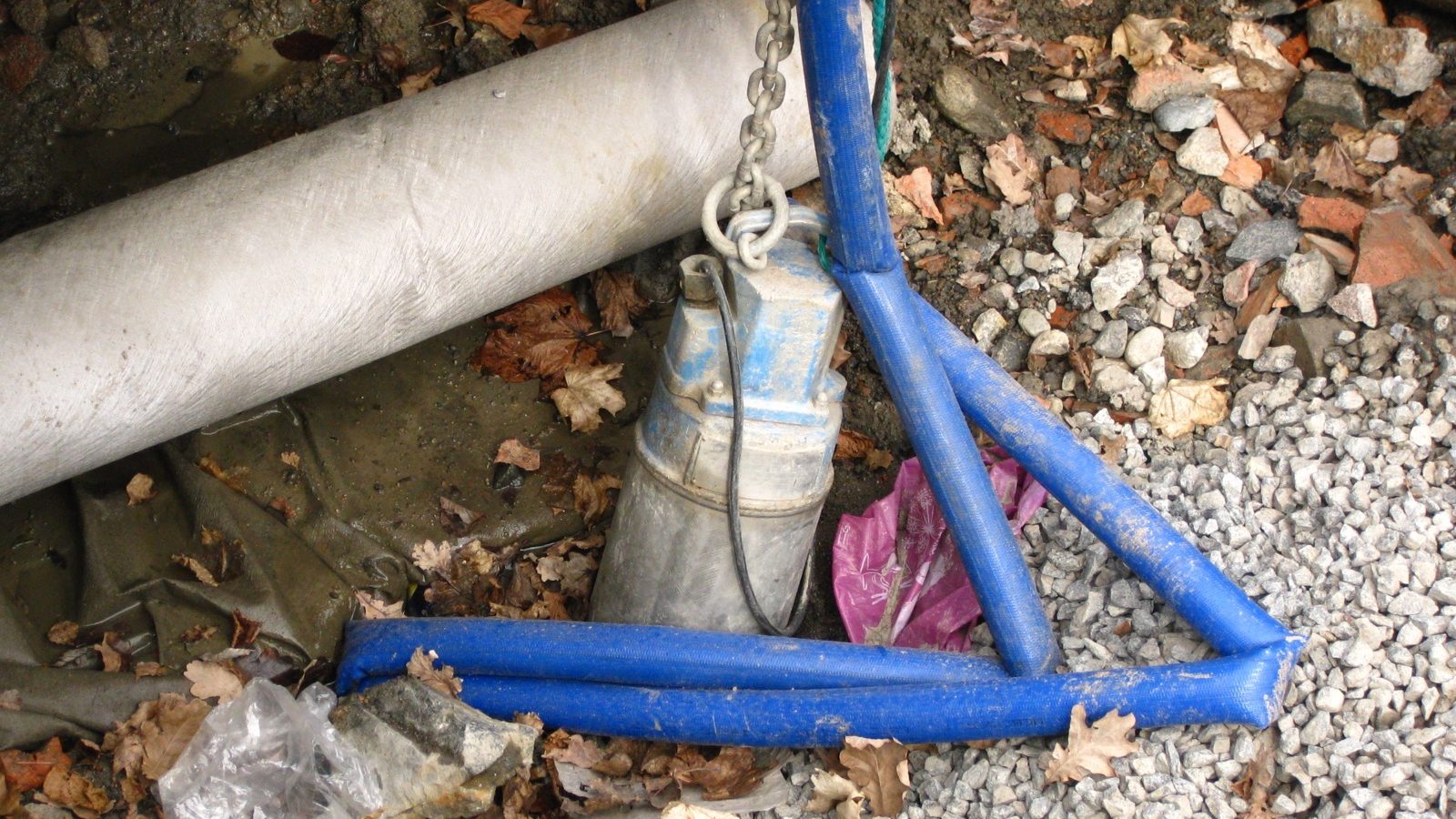

Descendre et positionner la pompe

La pompe se descend en position verticale, guidée par la colonne et accompagnée par la corde de sécurité non tendue. Elle doit rester en immersion complète une fois en place : c’est cette immersion qui permet le refroidissement du moteur par circulation d’eau autour de lui.

Dans un puits large, ou lorsque l’eau arrive par le haut de l’ouvrage plutôt que de l’entourer, cette circulation naturelle peut ne pas suffire. Une chemise de refroidissement peut alors être nécessaire : ce point se vérifie dans la notice du fabricant de la pompe posée.

Tester la mise en route

Une fois la pompe en place et le raccordement électrique terminé, la mise en route se vérifie sur trois points : le débit obtenu, l’absence de fuite sur la colonne et ses jonctions, et le déclenchement automatique de la pompe lorsque l’installation en est équipée. Sur une pompe triphasée, le sens de rotation se vérifie à la mise en service. Et ne laissez jamais tourner la pompe longtemps vanne fermée : c’est l’eau qui circule qui refroidit le moteur.

Sécuriser l’installation dans la durée

La tête de forage ou du puits doit rester fermée en permanence après l’installation, pour empêcher toute intrusion d’éléments extérieurs dans l’ouvrage. Le service d’eau compétent peut exercer un contrôle sur l’installation, dans le cadre du suivi des ouvrages déclarés.

Si la maison a aussi l’eau de ville, l’eau du forage ne doit jamais pouvoir s’y mélanger : les deux installations restent totalement séparées, sans raccordement entre elles, avec des canalisations repérées. Et si l’eau du forage part au tout-à-l’égout (lave-linge, WC), déclarez-le à la mairie : la redevance d’assainissement est alors calculée sur un compteur ou au forfait.

Faire appel à un professionnel

Certaines étapes ne s’improvisent pas : le calcul du diamètre compatible, le raccordement électrique conforme, ou encore l’identification du bon matériel quand la notice du fabricant ne suffit pas à trancher. Dans ces cas, l’avis d’un professionnel évite une erreur coûteuse à corriger.

Un professionnel qui intervient sur ce type d’installation se choisit sur ses références et son assurance, à demander directement avant les travaux plutôt qu’à supposer.

Deux réglages ne se décident qu’avec votre ouvrage sous les yeux : la hauteur de la pompe au-dessus du fond, que fixe la notice du modèle posé, et le matériau de la colonne, qui dépend de l’eau et de la profondeur. Le rapport du foreur et la notice du fabricant sont vos deux documents de référence.

Pour une situation précise, mieux vaut décrire votre situation à un professionnel plutôt que de généraliser un cas différent du vôtre.
